Совместное использование и переработка карт при картографическом методе исследования. Топологические модели
Страница 3

Переход к непрерывному изображению дискретных явлений состоит в применении для них картограмм или псевдоизолиний, характеризующих плотность явлений или интенсивность их количественных характеристик (например, запасов природных ресурсов, объемов или: стоимости произведенной продукции и т. п.). Псевдоизолинии предпочтительны при плавном изменении показателей. Изолинейные карты плотности строят по точкам - центрам площадок постоянного размера (при данном преобразовании), в пределах которых посредством палеток исчисляют среднюю плотность или интенсивность исследуемого явления. Такими площадками могут быть ячейки сплошной регулярной сетки, ячейки перекрывающейся регулярной сетки и частично покрывающие карту ячейки дискретной сетки - регулярной, случайной (устанавливаемой по таблице случайных чисел) и избирательной, учитывающей своеобразие размещения явлений. Заметим, что изменение вида сетки и, главное, размера ее ячеек может сильно влиять на рисунок псевдоизолиний. Увеличение площади ячеек ведет к сглаживанию «рельефа», передаваемого изолиниями, т. е. к стиранию контрастов в размещении дискретных явлений. Вообще говоря, размер ячеек сообразуют с величинами изучаемых структур и детальностью преобразуемой карты. Увеличение ячеек как бы связано с переходом к отображению структурных единиц более высокого порядка.

Классические изолинейные карты и изолинейные карты плотностей, воспроизводящие непрерывное распределение количественных признаков разнообразных природных и социально-экономических явлений, известны как карты полей. Они удобны для автоматизированных способов составления и анализа и потому находят возрастающее применение в картографическом методе исследования.

Особый вид преобразования cocтоит в разложении картографического изображения на составляющие, показывающие раздельно компоненты (факторы) сложного явления - основные, имеющие повсеместное распространение (или воздействие), и локальные ограниченного действия. При этом суммарная характеристика явления или воздействующих на него факторов представляется в виде исходной анализируемой поверхности, разлагаемой в процессе исследования на две: основную, или фоновую, отображающую основной компонент, и остаточную, передающую второстепенные компоненты (локальные факторы).

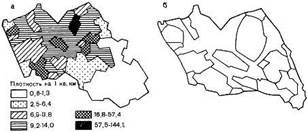

Описание: Рис. 11. 5. Преобразование картограммы плотности населения Алтайского края (а) в анаморфозу (б), на которой площадь каждого подразделения территориальной сетки пропорциональна численности населения

Рис. 7. Преобразование картограммы плотности населения Алтайского края (а) в анаморфозу (б), на которой площадь каждого подразделения территориальной сетки пропорциональна численности населения

Анаморфозы не позволяют восстанавливать по деформированным изображениям реальные значения длин, площадей или других пространственных характеристик и потому не принадлежат к картографическим моделям (от которых заимствуют язык и широкое использование абстракций). Реальные пространственные очертания на них нередко заменяют абстрактными геометрическими фигурами, лишь в самой общей форме отражающими взаимное размещение сопоставляемых явлений (рис. 8). При размещении подобных фигур в ряд по ранжиру величин теряется топологическое соответствие, но облегчается зрительное сравнение величин.

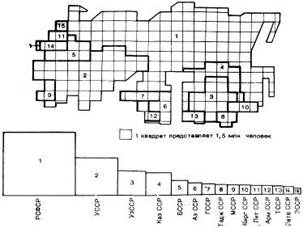

Описание: Рис. 11.6. Анаморфоза и диаграмма населения СССР по союзным республикам

Рис. 8. Анаморфоза и диаграмма населения СССР по союзным республикам

Заметим также, что для простых топологических моделей не обязательно выполнение по картам. Таковы, например, помещенные в вагонах метро прямолинейные схемы отдельных линий, показывающих только последовательность станций и места пересадок.

Ранее преобразование карт в анаморфозы ограничивалось сложностью и субъективностью этого процесса. Теперь предложена методика математического расчета преобразования на ЭВМ и автоматизированного построения на графопостроителе. Высказываются мнения, что анаморфозы найдут большее применение для наглядной иллюстрации географических отношений и будут использоваться в целях прогноза, например развития диффузионных процессов.
